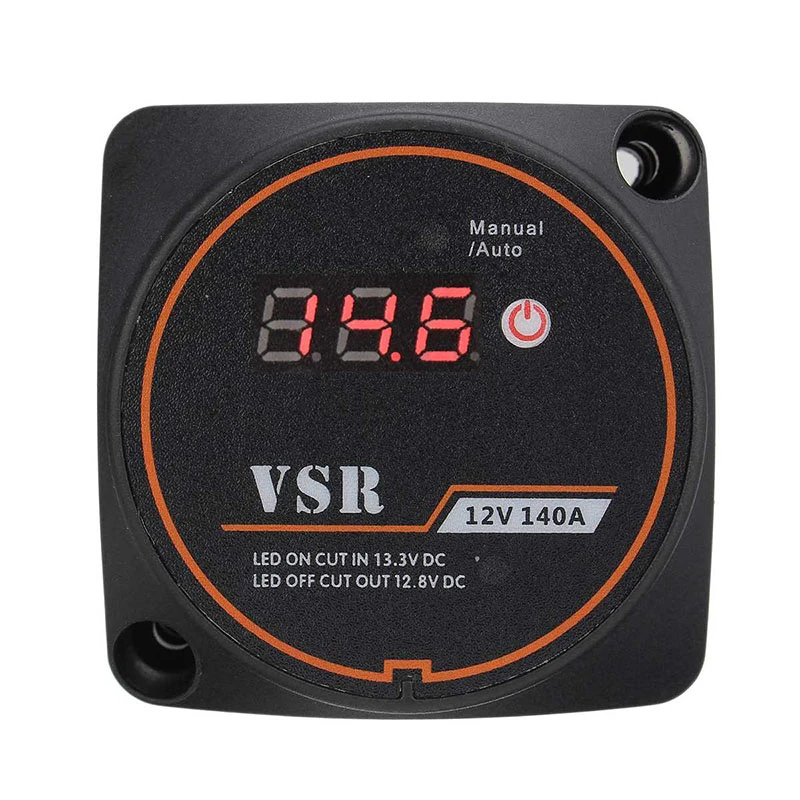

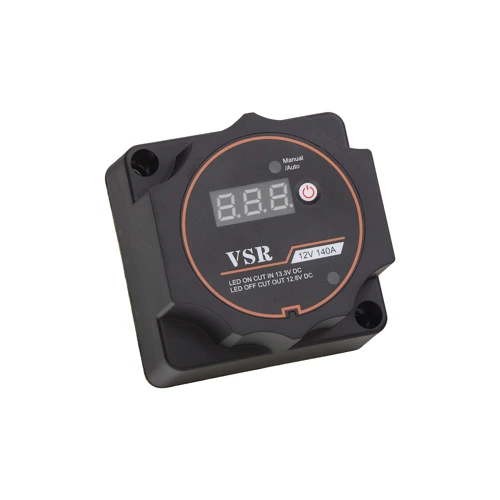

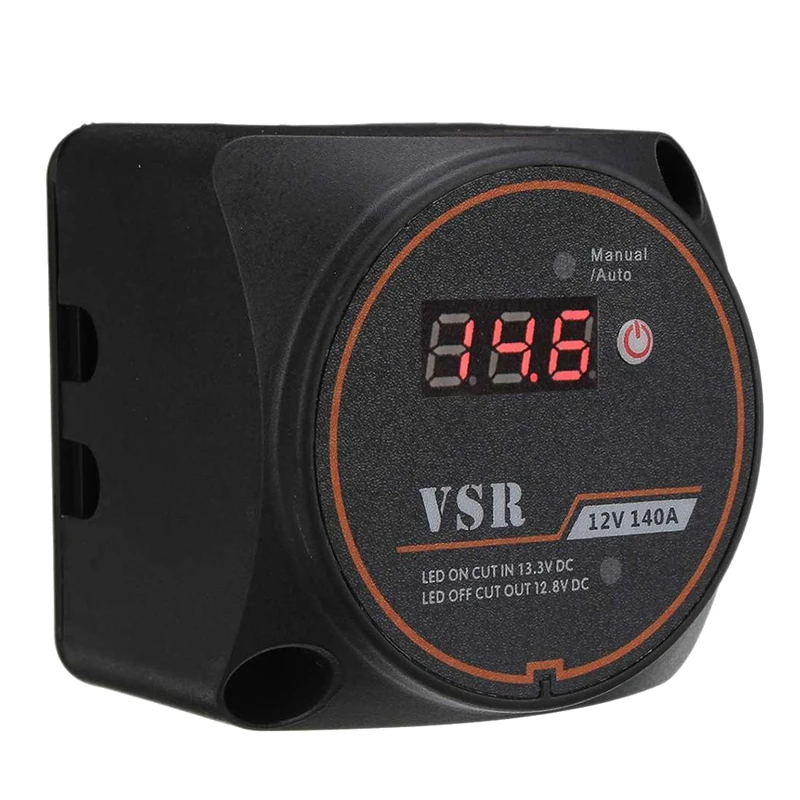

Automatické relé na dobíjanie druhej batérie 12V/140A s voltmetrom

Automatick é relé 12V 140A pre pripojenie druhej batérie , vrátane voltmetra pre zobrazenie napätia batérie .

Vlastnosti

• plne automatick ú prevádzku

• možnosť manu á lneho ovl á d ania pomocou tlačidla _ _ _ _ _

• zopnutie relé pri dosiahnutí napätia 13,3 V

• odpojenie relé pri poklese napätia pod 12,8 V

• jednoduché trievodi čov é pripojenie na batérie

• ochrana proti prepätiu

• indika čn ia LED dióda

• stály prúd 125 A _

• maxim á lny prúd a ž 140 A

• ž iadny úbytok napätia , vďaka kvalitným komponentom

• sleduje napätie oboch batérií

• spotreba v rozopnutom stave: 1 0 mA

• spotreba pri zopnutom stave: 3 3 0 mA

• spotreba v ú spornom režime : 0 mA (pokiaľ nebeží motor , rel é sa po určitej dobe prepne do tohto režimu)

• pripojenie batérií pomocou kontaktov M6

Rozmery

• 65 mm (L)

• 65 mm (W)

• 55 mm (D)

Pripojenie : _

• čierny vodi č – kostra

• k ontakt M6 – štartovacia batéria + 12V

• k ontakt M6 – sekúnd árnej batérie +12V

Prevádzka:

S použitím tohto relé je možné nabíjať 2 batérie súčasne . Ak sa spustí motor a štartovacia batéria dosiahne napätie 13,3 V , relé prepojí paralelne 2 batérie, (štartovacie a sekundárne) ktoré sa potom nabíja súčasne . Ak napätie klesne pod 12.8 V (napríklad pri vypnutí motora ), relé sa rozpojí, a dve batérie sú od seba oddelené. Tento systém zabraňuje vybíjaniu batérie štartéra a chráni citlivé elektronické zariadenie , ktoré je pripojené na sekundárnu batériu pred napäťovými špičkami , ktoré sa môžu vyskytnúť napr . pri štartovaní motora. Inteligentná elektronika prepne rel é napr . aj pri dobíjaní sekundárnej batérie zo solárneho panelu a umožní tak dobitie aj štartovacej batérie.
