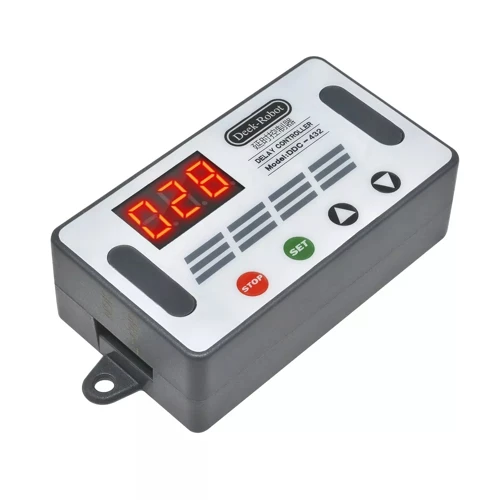

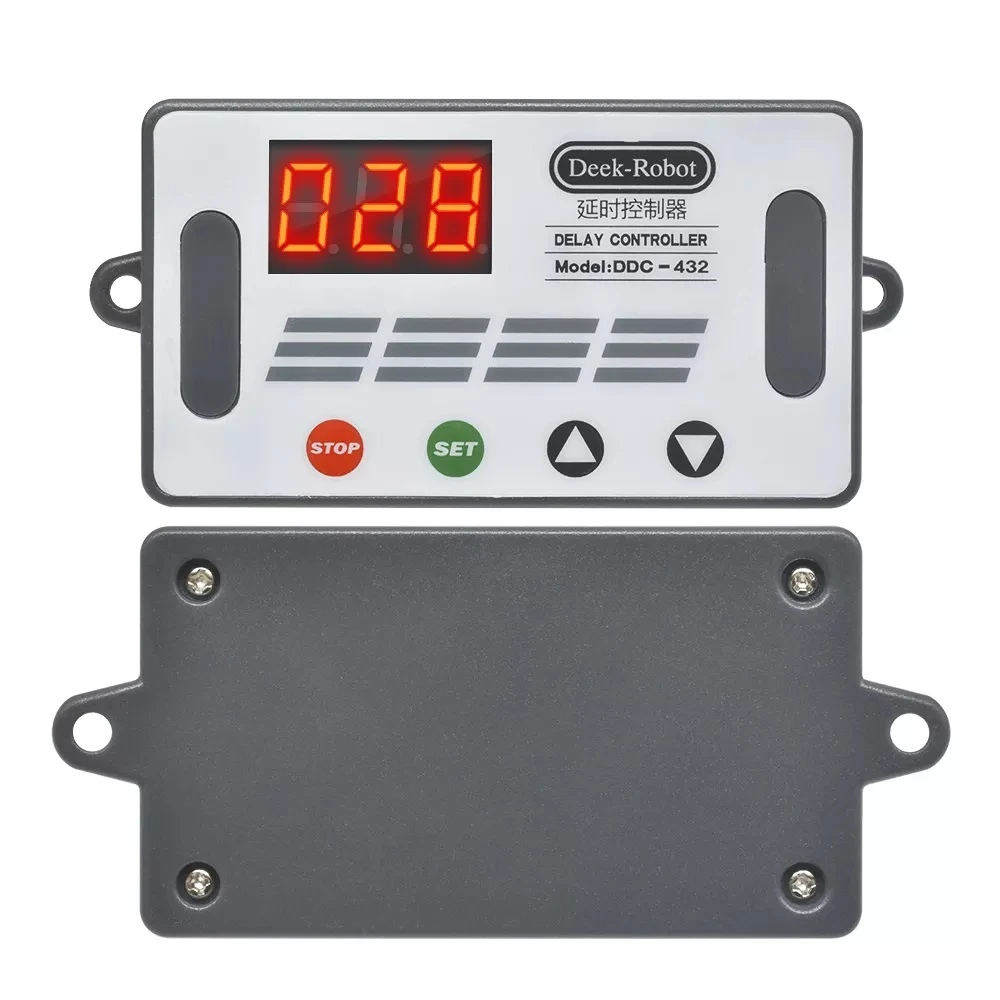

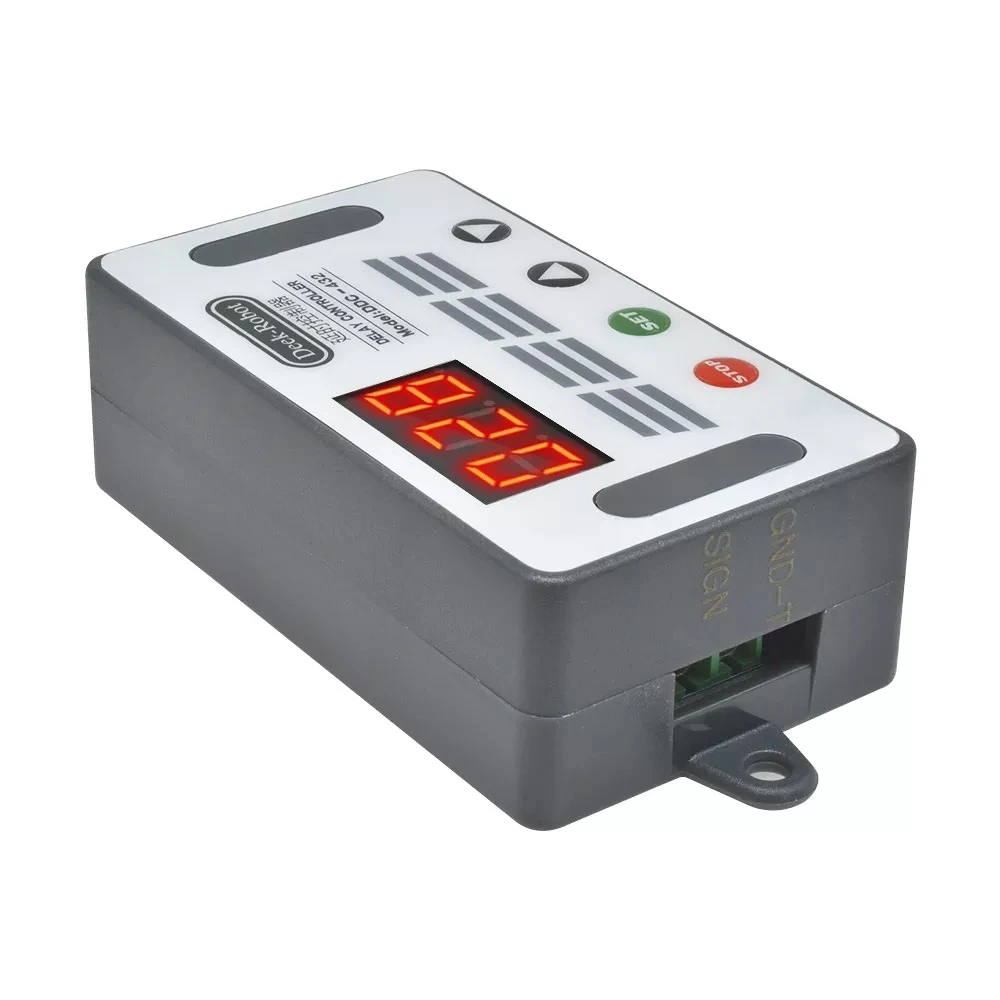

Časové relé nastaviteľné 5 - 30V

Programovateľný časový spínač s dvoma tranzistormi MOSFET . Modul má širokú škálu mo žných nastavení a nastavené parametre uchová aj pri odpojení napájania. Zopnutie je indikované LED diódou. Obvodom je možné ovládať napríklad dávkovače , baliace zariadenia , akékoľvek to čivé stroje, svetlá a inú elektroniku v domácnosti dielne alebo v prevádzke.

Špecifikácia:

Napájacie napätie : 5 - 3 0 VDC

Spou štec í impulz: 3-24V

Prúd v kľudovom re žime: 20mA

Prúd v aktívnom režime : 50mA

Pracovná teplota: -40-85 °C

Rozmery : 60 x 34 x 12 mm

Obsah balenia :

1x Časov ý spínač oneskorenia s MOSFET

Funkcia modulu DDC-431:

P1.1 - Po privedení signálu na vstup sa zopne výstup na čas T2, po odpočte sa vypne ( po opätovnom privedení signálu nič a stále odpočítava )

P1.2 - Po privedení signálu na vstup sa zopne výstup na čas T2, po odpočte sa vypne ( po opätovnom privedení signálu sa resetuje T2 a opäť začne odpočet)

P1.3 - Po privedení signálu na vstup sa zopne výstup na čas T2, po odpočte sa vypne ( po opätovnom privedení signálu sa ukončí odpo čet )

P2 - Po privedení signálu na vstup sa spustí prvý odpo čet T1 potom sa zopne výstup na T2

P3.1 – Po privedení signálu na vstup sa zopne výstup na T2, nasleduje pauza T3 a celý proces sa opakuje (loop) podľa počtu nastavených opakovaní , celá sekvencia sa vypne po opätovnom zopnutí výstupu, alebo po odpočte nastavených cyklov L1

P3.2 rovnako ako P3.1 nepotrebuje zopnúť automaticky ale odpočet sa spustí automaticky po nastavení časov a cyklov

P4 Rovnako ako 1.1 ale spína sa po odpojením signálu teda signál je pripojený (napätie ) a po odpojení sa zopne výstup

Nastaviteľné parametre:

T1) čas oneskorenia 0.1s-999min

T2) čas zopnutia 0.1s-999min

T3) čas pauzy 0.1s-999min

L1) počet opakovaní loop 1-999

Výstup relé DC 30V/10A, AC 250V/10A

Napájanie 5-30V DC

Spínací signál 3-24V DC

Nastavenie času T1, T2, T3 0.1s-999min

Pripojenie vodičov skrutkovacej svorkovnice pre max 0,75mm2 vodiča

Nastaven ie po čítaní opakov ania L1 1-999 (len pri funkciách P3.1 a P3.2)

Rozmery vrátane očiek pre uchytenie 86x40x24mm ( ŠxVxH)

Hmotnosť 35g

N pretek

Program 1.1. Keď je na spúšť privedený signál , relé dodáva energiu spotrebiteľovi po nastavenú dobu, potom relé vypne napájanie.

Program 1.2 Keď je na spúšť privedený signál , relé napája spotrebič po nastavenú dobu, potom relé vypne napájanie. Opakovaným signálom môžete znovu spustiť odpoč távanie.

Program 1.3. Keď je na spúšť privedený signál , relé dodáva energiu spotrebiteľovi po nastavenú dobu, potom relé vypne napájanie. Opakovaným signálom môžete vypnúť napájanie spotrebiča v predstihu.

Program 2. Po privedení signálu na spúšť začína nastavený čas CL, poteré relé zopne na nastavený čas OP, po uplynutí času relé vypne.

Program 3.1. Keď je na spúšť privedený signál , relé sa zapne na dobu OP, potom sa vypne na dobu CL a potom sa znovu zapne. Môžete nastaviť určitý počet inklúzií alebo nekonečnú prácu .

Program 3.2. Po pripojení napájania sa relé samo zopne (bez spúšte ) na dobu OP, potom sa vypne na dobu CL a potom sa znovu zapne. Môžete nastaviť určitý počet inklúzií alebo nekonečnú prácu .

Program 4. Oneskorenie vypnutia . Po vypnutí napájania spúšte rel é za čne poč íta čas, po uplynutí doby relé vypne napájanie spotrebiča
